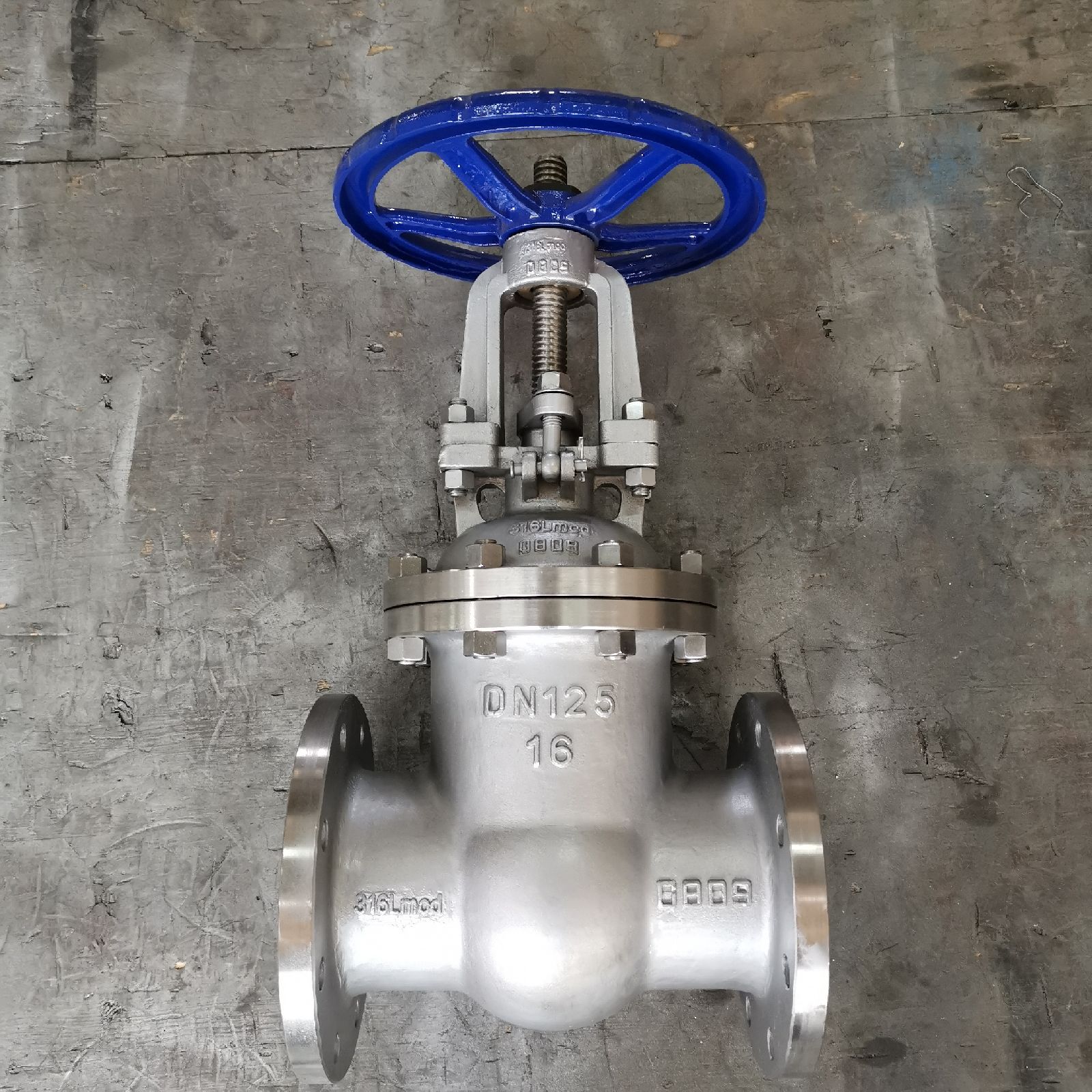

1 316Lmod尿素专用钢闸阀简介

在化工生产中，阀门作为流体控制的关键设备，其性能直接关系到整个生产系统的安全性与效率。特别是在尿素生产中，介质通常具有强腐蚀性、高温高压等特点，对阀门材料提出了极为严苛的要求。316Lmod尿素专用钢闸阀应运而生，它采用专门为尿素生产开发的特种不锈钢材料，通过优化的结构设计和制造工艺，成为尿素及其他化工生产装置中不可或缺的关键设备。

2 316Lmod材料的科学与特性

2.1 316Lmod的来源与发展

316Lmod不锈钢是一种专为尿素工业开发的奥氏体不锈钢，是在常规316L不锈钢基础上通过成分优化和工艺改良而来的高级材料。20世纪中后期，随着尿素工业的迅速发展，普通不锈钢材料在高温高压和强腐蚀性介质环境中表现出局限性，特别是容易发生晶间腐蚀和选择性腐蚀。为解决这一问题，材料科学家通过调整铬、镍、钼等元素的含量并添加氮元素，开发出了这种具有优异耐腐蚀性能的专用材料，国际上称为316L modified（改良316L）或724L。

2.2 化学成分分析

316Lmod不锈钢的化学成分经过精确配比，各元素含量范围严格控制：

这种成分设计使316Lmod获得了全奥氏体组织，铁素体含量不超过0.6%，大大提高了耐晶界腐蚀和选择性腐蚀能力。

2.3 力学与物理性能

316Lmod不锈钢不仅具有优异的耐腐蚀性能，其机械性能也明显优于普通316L不锈钢：

• 抗拉强度：≥620 MPa（比普通316L提高约15%）

• 屈服强度：≥310 MPa

• 延伸率：≥45%

• 冲击韧性：-196℃低温冲击韧性≥100J/cm²

• 硬度：HB ≤150

• 密度：7.90 g/cm³

• 热膨胀系数（20-100°C）：15.0 × 10⁻⁶ K⁻¹

• 弹性模量：200 GPa

这些性能指标使得316Lmod材料能够在高温高压环境下保持结构完整性和性能稳定性，完全满足尿素生产的苛刻要求。

3 316Lmod尿素专用钢闸阀的技术设计

3.1 阀门结构设计特点

316Lmod尿素专用钢闸阀采用专门针对尿素生产工艺的特殊设计：

一体式阀体/阀盖设计：避免了法兰连接和死区，减少潜在泄漏点和介质残留可能性。这种设计提高了阀门的结构完整性和密封可靠性，特别适用于高压工况。

斜角式流线型流道：通过优化流道设计，降低流体阻力，减少介质沉积和结晶现象，同时减小了对阀门的冲蚀影响。

透镜垫连接系统：阀体和阀座之间采用透镜连接，不用任何垫片，提高了密封可靠性和使用寿命。

特殊填料设计：采用多重密封结构和优质填料材料，确保阀杆密封的可靠性，防止外部泄漏。

整体锻造阀体：采用整体锻造工艺成型，避免铸造缺陷，提高阀体的致密性和机械强度。

3.2 技术规范与标准

316Lmod尿素专用钢闸阀的生产和检测遵循严格的技术规范：

• 设计标准：API 600、API 603、GB/T 12234-2019《石油、石化及相关工业用钢制闸阀》

• 压力等级：ANSI 150-2500（PN1.6-42.0MPa）

• 口径范围：DN20-DN300（3/4" - 12"）

• 泄漏等级：IV或V级（符合MSS SP-61标准）

• 检验标准：按NACE MR0175等国际腐蚀标准认证

• 试验要求：每台阀门均进行1.5倍公称压力的水压强度试验、1.1倍公称压力的密封试验，持续保压30分钟无渗漏；同时进行启闭循环测试（累计500次），确保阀杆无卡涩、密封性能稳定

4 316Lmod与316L材料性能对比

4.1 耐腐蚀性能差异

316Lmod与普通316L在耐腐蚀性能方面存在显著差异，主要体现在以下几个方面：

晶间腐蚀抵抗力：316Lmod通过休氏试验验证，48小时煮沸腐蚀量≥3.3微米，远超普通不锈钢。普通316L在焊接后容易产生碳化物析出，导致晶间腐蚀敏感性增加，而316Lmod由于成分优化和超低碳特性，焊后无需热处理，多层焊接无刀口腐蚀倾向。

点蚀与缝隙腐蚀性能：316Lmod的氯离子环境耐点蚀当量值(PREN)>35，显著高于普通316L的PREN值（约26-28），使其在含氯离子环境中具有更优异的抗点蚀能力。

选择性腐蚀性能：316Lmod专门针对尿素生产中的选择性腐蚀进行了优化，通过了苛刻的休氏试验和选择性腐蚀试验，这是普通316L难以通过的。

4.2 机械性能对比

在机械性能方面，316Lmod同样展现出明显优势：

这些机械性能优势使316Lmod尿素专用钢闸阀能够承受更苛刻的工况条件，具有更长的使用寿命和更高的可靠性。

4.3 焊接与加工性能

316Lmod不锈钢具有优良的抗焊接热裂纹性能，焊后无需热处理，减少了制造和维修的复杂程度。同时，316Lmod保持了良好的冷加工性能，冷加工硬化后强度可提升40%仍保持延展性，这对于阀门零件的成型和加工至关重要。

普通316L在焊接后需要进行退火处理以消除焊接应力并恢复耐腐蚀性能，增加了制造成本和工艺复杂性。

5 316Lmod尿素专用钢闸阀的应用工况

5.1 尿素生产工艺中的应用

316Lmod尿素专用钢闸阀主要应用于尿素生产的核心环节：

高压合成系统：用于合成塔进出口、汽提塔进出口等高压部位，承受压力*高达1.6MPa，温度80-120℃的苛刻条件。这些部位介质含有氨基甲酸铵、氨和二氧化碳等强腐蚀性成分，要求阀门具有优异的耐腐蚀性。

介质输送系统：应用于合成氨原料气输送管道、尿素溶液循环管道等关键位置，承担"管道开关"的核心功能，通过精准启闭控制介质流量，在检修时切断管道介质。

排放与回收系统：用于合成塔放空、甲胺回收、液氨输送等环节，这些部位介质成分复杂，腐蚀性强，普通材料难以满足长周期运行要求。

5.2 其他化工领域的应用

除了尿素生产外，316Lmod尿素专用钢闸阀还广泛应用于其他苛刻工况：

海洋工程：海水淡化设备、海水热交换系统等，利用其优异的抗氯离子腐蚀能力。

环保设备：烟气脱硫系统（FGD），耐受硫酸露点腐蚀。

石油化工：醋酸、甲酸、磷酸等有机酸生产装置，抵抗强酸介质腐蚀。

核电工业：反应堆冷却水系统，满足抗辐射和耐高温高压要求。

食品制药：生物反应器、高标准卫生管道系统，符合ASME BPE卫生标准。

6 经济性与生命周期分析

虽然316Lmod尿素专用钢闸阀的初始投资成本比普通316L阀门高约30-50%，但其生命周期成本显著降低。在尿素装置中，316Lmod阀门的典型使用寿命可达15年以上，较普通材料延长50%以上维护周期，大大减少了停车更换和维修费用。
