镍铝青铜密封闸Z41T-150LB-20"欧电阀门Z41T-150LB-20"

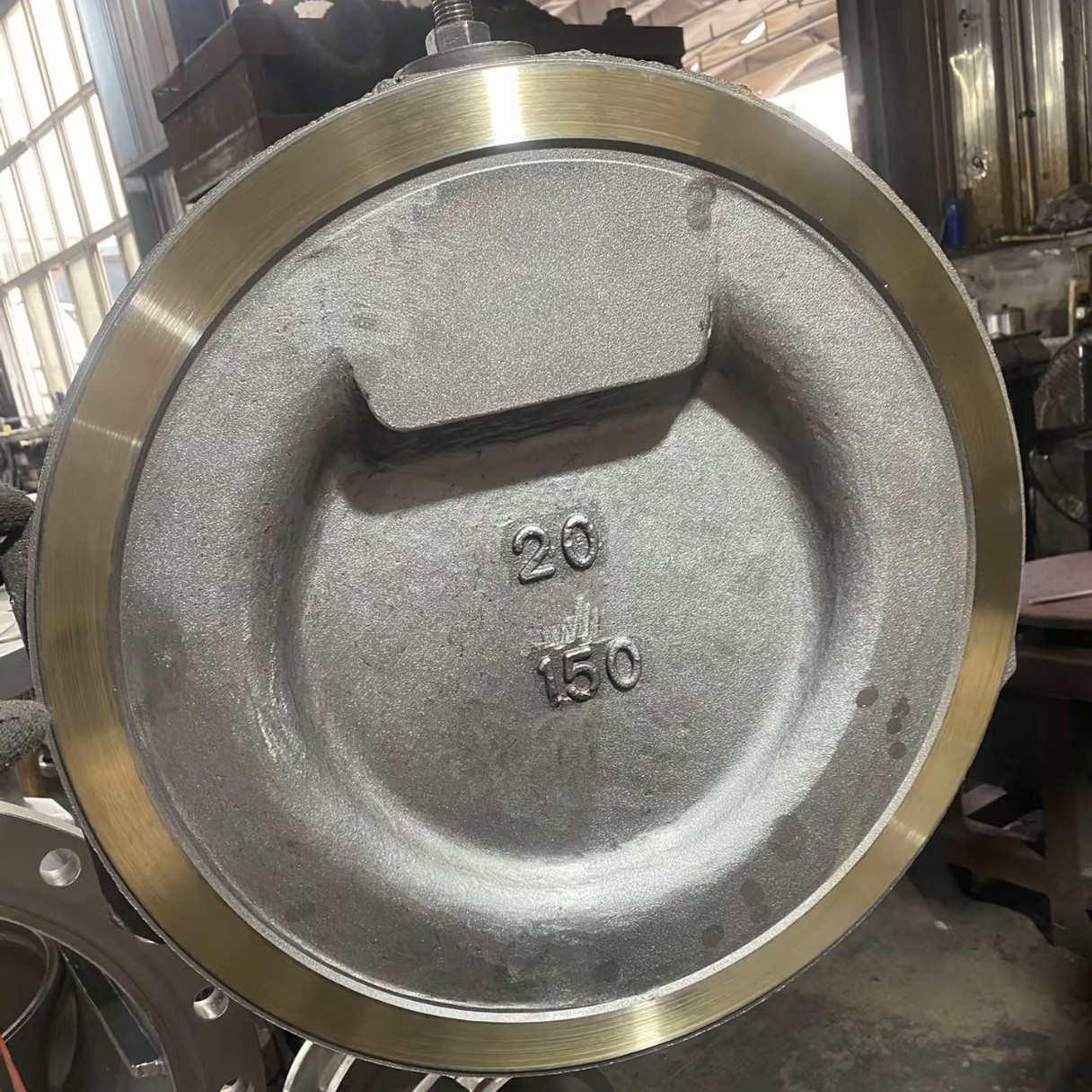

一、镍铝青铜密封闸产品简介

1.1 弹性楔式闸板的技术突破

传统刚性楔式闸板采用整体楔形结构，依赖高精度加工保证密封面吻合度。但在高温差工况下，阀体与闸板热膨胀系数差异易导致卡阻。弹性楔式设计通过在闸板中部设置0.1-0.3mm弹性变形间隙，使密封面可自动补偿角度偏差。以C95800镍铝青铜闸阀为例，其弹性槽结构在300℃热冲击试验中，密封面接触应力波动幅度较刚性结构降低58%，显著减少楔紧风险。

1.2 双闸板系统的力学平衡

双闸板结构采用分体式设计，通过楔块连接机构实现密封面压力的动态分配。在含颗粒介质工况中，该结构展现独特优势：当介质冲刷导致单侧密封面磨损时，另一侧闸板可通过弹簧补偿机构自动调整接触压力。测试数据显示，在输送含2%砂粒的海水时，双闸板结构的密封寿命较单闸板延长3.2倍，且维护时仅需更换磨损侧闸板，维修成本降低45%。

1.3 流道优化与抗振设计

针对部分开启状态下的流体诱发振动问题，现代镍铝青铜闸阀采用流线型阀体设计。通过CFD模拟优化，使流体在闸板节流区域形成稳定涡街结构，振动加速度峰值从传统结构的12.7m/s²降至4.3m/s²。同时，阀杆系统配置滚动轴承，使操作扭矩降低60%，DN300规格阀门的手动操作力矩控制在180N·m以内。

二、镍铝青铜材料：腐蚀与磨损的终极解决方案

2.1 耐蚀性机理解析

镍铝青铜的耐蚀性能源于其独特的微观组织：α相基体中分布着β'相强化颗粒，形成致密氧化膜。在3.5%NaCl溶液中，其腐蚀速率仅为316不锈钢的1/8。特别是在海水飞溅区，铝元素选择性氧化形成Al₂O₃保护层，有效阻隔Cl⁻渗透。某海上平台实际使用数据显示，经5年服役后，C95800闸阀密封面腐蚀深度仅0.02mm，而同工况下316不锈钢阀门已发生穿孔失效。

2.2 抗冲刷磨损特性

在LNG接收站BOG回收系统中，介质-162℃液态天然气汽化产生的两相流对阀门造成严重冲蚀。镍铝青铜的层状结构通过裂纹偏转机制，使磨损率较常规青铜降低75%。高速摄影观察显示，当20m/s气液混合流冲击时，材料表面形成动态润滑膜，摩擦系数稳定在0.12-0.15区间，有效保护密封面形貌。

2.3 热应力适应能力

针对炼厂高温蒸汽工况，镍铝青铜在400℃下仍保持85%的室温强度。热循环试验表明，经1000次-40℃至350℃冷热冲击后，材料硬度变化率小于5%，密封面平面度偏差控制在0.01mm以内。这种热稳定性使其成为FCC装置反再系统阀门的首选材料。

三、镍铝青铜密封闸采用的材料性能数据库与工艺控制

1. 常用牌号与化学成分
   • C95800（ASTM标准）：Cu 80-85%、Al 8.5-10.5%、Ni 4.0-5.0%、Fe 1.5-4.5%、Mn 0.5-1.5%。
   • C95500：Cu 78-83%、Al 7.0-9.0%、Ni 3.0-5.0%、Fe 2.0-4.0%、Mn 0.5-1.0%。
2. 力学性能
   • 抗拉强度：≥620 MPa（C95800），≥550 MPa（C95500）。
   • 屈服强度：≥275 MPa（C95800），≥240 MPa（C95500）。
   • 硬度：HB 180-240，兼具强度与可加工性。
   • 延伸率：≥12%，适应复杂应力环境。
3. 工艺适应性
   • 良好的铸造性能与焊接性，支持精密加工，确保密封面粗糙度达Ra0.4μm以下。

3.1 牌号与化学成分规范

欧洲标准EN 1653:1997特别规定，铝含量每增加1%，材料抗空蚀性能提升15%，但需控制铁元素在4%以下以避免脆性相析出。

3.2 力学性能指标

• 抗拉强度：C95800经T6热处理可达680MPa，满足API600标准对高压阀门的要求
• 屈服强度：在-100℃低温下仍保持320MPa以上，确保LNG阀门操作可靠性
• 冲击韧性：V型缺口试样在-196℃时吸收功≥20J，远超普通青铜的5J水平

3.3 先进制造工艺

冷喷涂增材制造技术为复杂流道阀门提供新方案。采用Al6061/Ni/Fe/Cu混合粉末，在1035℃热等静压处理后，沉积层与基体结合强度达380MPa，较传统铸造件疲劳寿命提升2倍。该工艺已成功应用于核电用超低碳镍铝青铜闸阀制造。

四、镍铝青铜密封闸应用场景与选型指南

4.1 海洋工程应用

• 海水系统：舰船压载水处理系统，耐蚀性满足NACE MR0175标准
• 消防系统：双闸板结构通过UL认证，10000次启闭后泄漏率＜5ppm
• 钻井平台：弹性闸板设计适应-45℃低温环境，符合ABS船级社规范

4.2 化工介质适应性

4.3 智能阀门发展

集成应变片传感器的镍铝青铜闸阀已实现状态监测。通过阀杆弯曲度与密封面接触应力关联模型，可提前200小时预警泄漏风险。某炼厂应用案例显示，预测性维护使非计划停机次数减少83%。

五、镍铝青铜密封闸维护策略与寿命管理

5.1 定期检测制度

• 月度检查：红外热成像检测阀体温度分布，异常温差＞5℃需排查填料泄漏
• 季度维护：超声波测厚仪检测流道壁厚，腐蚀速率＞0.1mm/年时启动预防性更换
• 年度大修：着色渗透检测密封面裂纹，≥0.5mm缺陷需进行激光熔覆修复

5.2 典型失效模式对策

• 楔紧失效：调整闸板弹性间隙至0.2mm，涂抹二硫化钼润滑剂
• 冲刷磨损：对流道进行HVOF喷涂WC-Co涂层，硬度达1200HV
• 应力腐蚀：进行-70℃深冷处理消除残余应力，配合阴极保护系统
