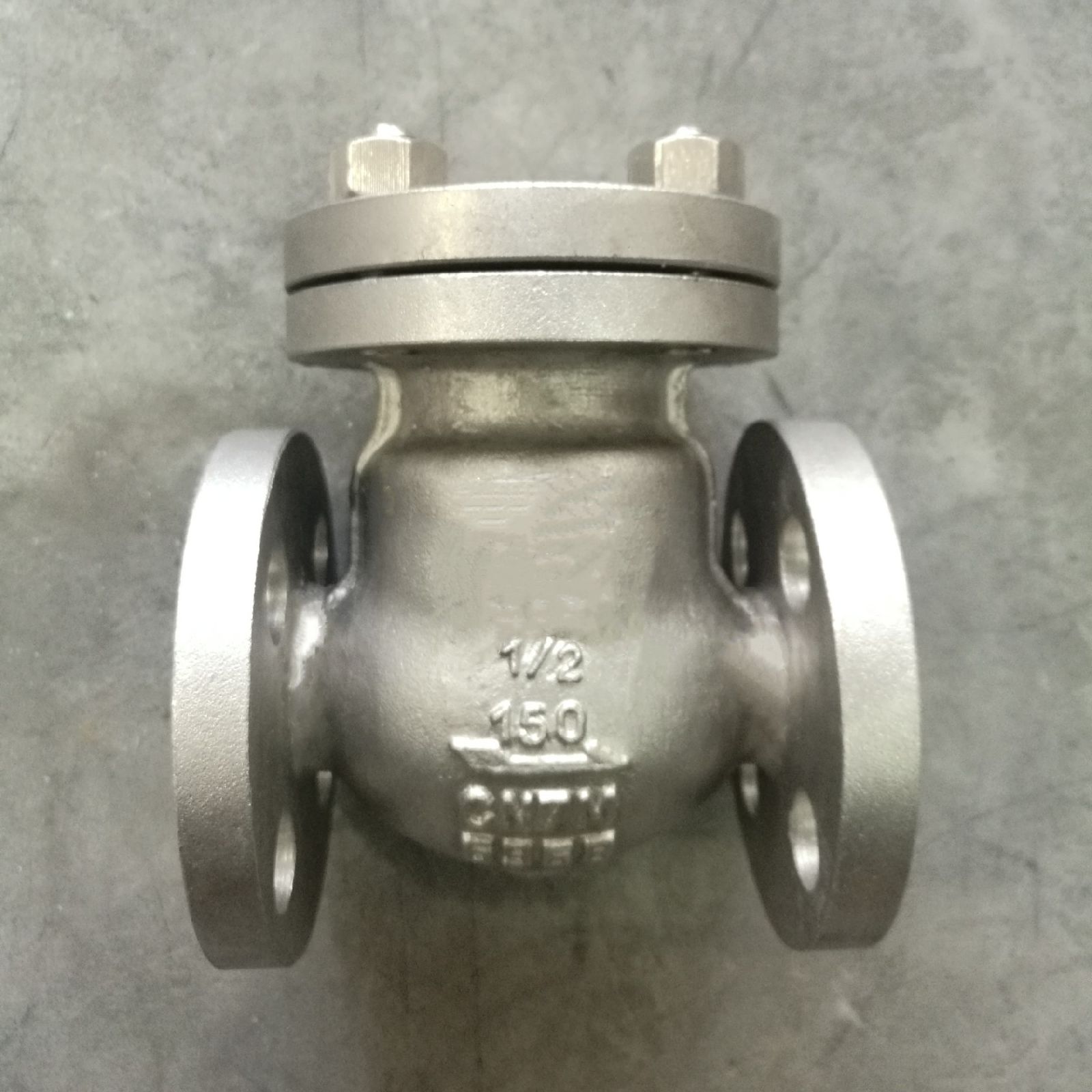

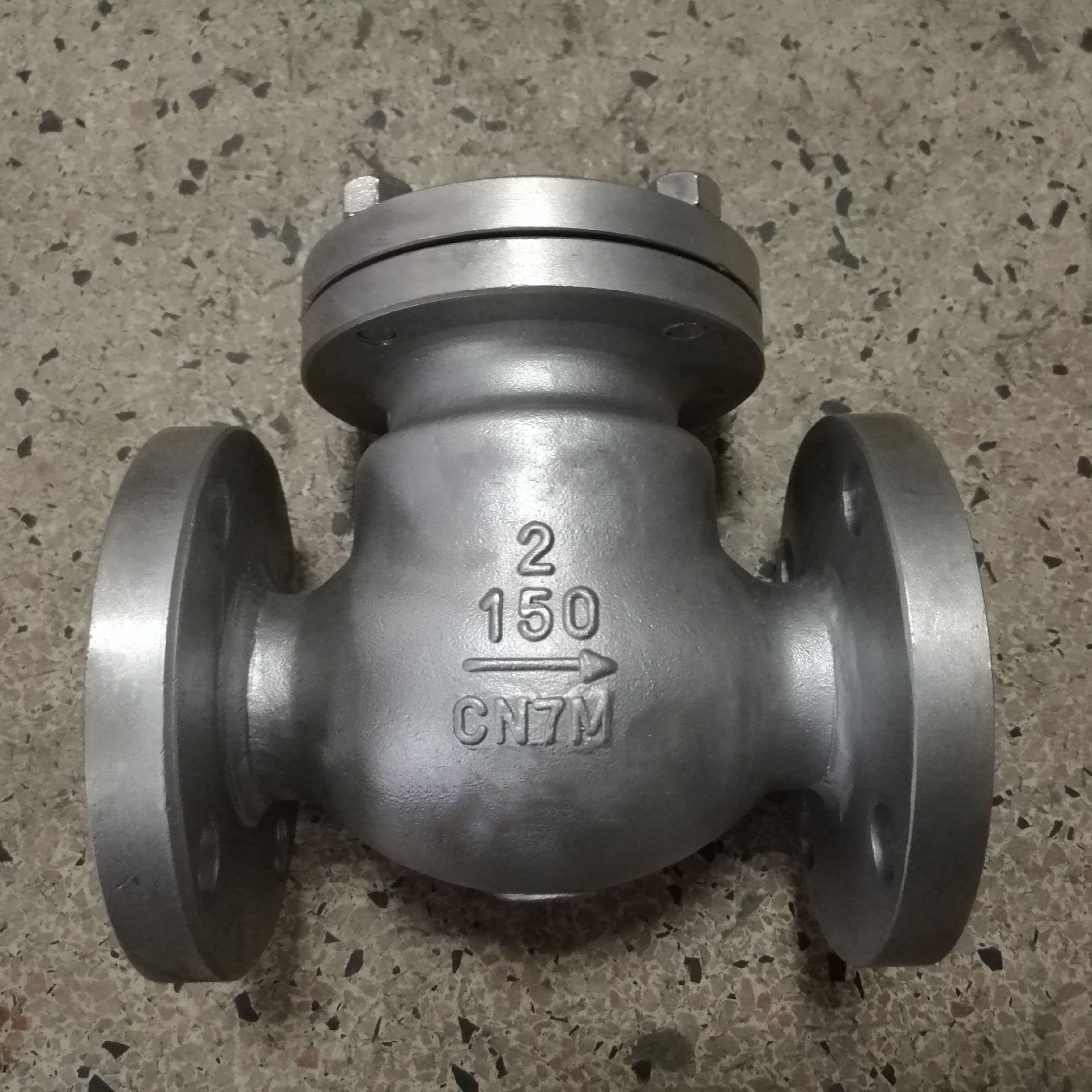

N08020止回阀N08020-H44W-40CN7M欧电阀门

一、N08020止回阀的结构特点与分类解析

N08020止回阀作为工业管道系统中防止介质倒流的核心设备，其结构设计直接影响系统运行效率与安全性。根据工作原理与安装方式，可分为旋启式、升降式与立式三大类，三者既存在共性设计特征，又在适用场景与技术参数上形成差异化优势。

1.1 旋启式止回阀的结构特性

旋启式止回阀采用摇杆驱动阀瓣旋转的启闭机制，阀体内部设置支点与摇臂结构，当介质正向流动时，阀瓣在流体推力下绕支点旋转开启；反向流动时，阀瓣依靠自重与流体压力迅速关闭。这种设计赋予其三大技术特点：

• 大口径适应性：单瓣结构可覆盖DN50以上管道，双瓣结构进一步降低水锤效应风险
• 安装灵活性：水平管道与垂直管道（介质自下而上）均可适用，尤其适用于泵出口等需要快速关闭的工况
• 流阻优化：流道接近直线型设计，通径DN50以上时压降比升降式低15%-20%

1.2 升降式止回阀的技术特征

升降式止回阀通过阀瓣沿阀体中轴线垂直升降实现介质控制，其结构包含阀体、阀座、导向套等核心部件。根据安装方向可分为立式与卧式两种变型：

• 立式升降式：介质进出口方向与阀座通道平行，阀瓣在重力作用下快速回落，适用于垂直管道（如锅炉给水系统）
• 卧式直流式：采用S型流道设计，阀瓣运动轨迹与介质流向一致，在化工输送管道中可将流阻降低30%

1.3 立式止回阀的创新设计

立式止回阀结合旋启式与升降式的结构优势，采用弹簧辅助关闭机制：

• 垂直安装专用：阀瓣运动轨迹与管道轴线垂直，在LNG接收站等低温工况中可有效防止冰晶堆积
• 快速响应特性：内置弹簧提供预紧力，阀瓣关闭时间较传统设计缩短40%，适用于高频启闭的泵出口保护

二、N08020合金的材质解析与性能优势

N08020作为止回阀核心材料，其化学成分与力学性能直接决定阀门在苛刻工况下的服役寿命。该合金通过精密的元素配比，实现耐蚀性与强度的平衡。

2.1 牌号体系与标准规范

N08020合金对应多重国际标准体系：

• 美标体系：UNS N08020（锻件）、A351-CN7M（铸件）
• 欧标体系：ASTM B462（锻件）、ASTM A182-F20（板材）
• 中国标准：GB/T 15007-2017规定的NS143（0Cr20Ni35Mo3Cu4Nb）

欧电阀门集团生产的N08020闸阀，其阀体化学成分严格控制在：Ni 32-38%、Cr 19-21%、Cu 3-4%、Mo 2-3%，并添加Nb元素形成稳定奥氏体结构。

2.2 耐蚀性能的化学基础

合金耐蚀性源于三重防护机制：

• 铬元素屏障：19-21%的Cr含量形成致密Cr₂O₃钝化膜，抵抗硫酸、硝酸等还原性酸侵蚀
• 钼铜协同效应：Mo提升抗点蚀能力，Cu增强对非氧化性酸的适应性，在10%硫酸溶液中腐蚀速率仅0.02mm/a
• 镍基稳定性：30%以上的Ni含量抑制晶间腐蚀，在氯化物环境中耐缝隙腐蚀性能优于316L不锈钢3倍

2.3 力学性能与加工特性

材料标准规定N08020需满足：

• 抗拉强度：≥550MPa（固溶处理态）
• 屈服强度：≥240MPa（室温条件）
• 延伸率：≥35%（标距50mm）

该合金展现优异的加工性能：

• 热加工：1150-950℃区间可进行锻造、轧制，变形量可达80%
• 冷加工：冷轧减薄率50%时无裂纹，适用于精密阀瓣成型
• 焊接性：采用ERNiCrMo-3焊丝时，焊缝区耐蚀性保持率达95%

三、N08020止回阀典型工况与应用领域

N08020止回阀凭借材料与结构的双重优势，在六大工业领域形成标准化应用方案。

3.1 石油化工行业

在炼油装置的催化裂化单元，采用N08020旋启式止回阀可解决三个核心问题：

• 高温硫酸腐蚀：在180℃、5%H₂SO₄环境中服役5年未发生泄漏
• 焦化塔介质倒流：双瓣结构有效降低水锤压力峰值，保护塔体安全
• 硫化物应力腐蚀：通过添加Nb元素，抗硫性能较传统材料提升2个等级

3.2 海洋工程领域

海水淡化系统的超滤装置前段，立式止回阀的应用带来显著效益：

• 耐氯性能：在3000ppm Cl⁻环境中，阀瓣密封面年腐蚀量仅0.01mm
• 抗冲刷设计：流道表面硬化处理后，泥沙冲刷磨损率降低80%
• 低温适应性：-20℃海水环境中仍保持0.1MPa密封比压

3.3 核电工业应用

第三代核电技术中，N08020止回阀承担三项关键功能：

• 一回路硼酸溶液控制：在350℃、15.5MPa工况下实现零泄漏
• 二回路蒸汽系统：采用弹簧辅助关闭结构，响应时间≤0.5秒
