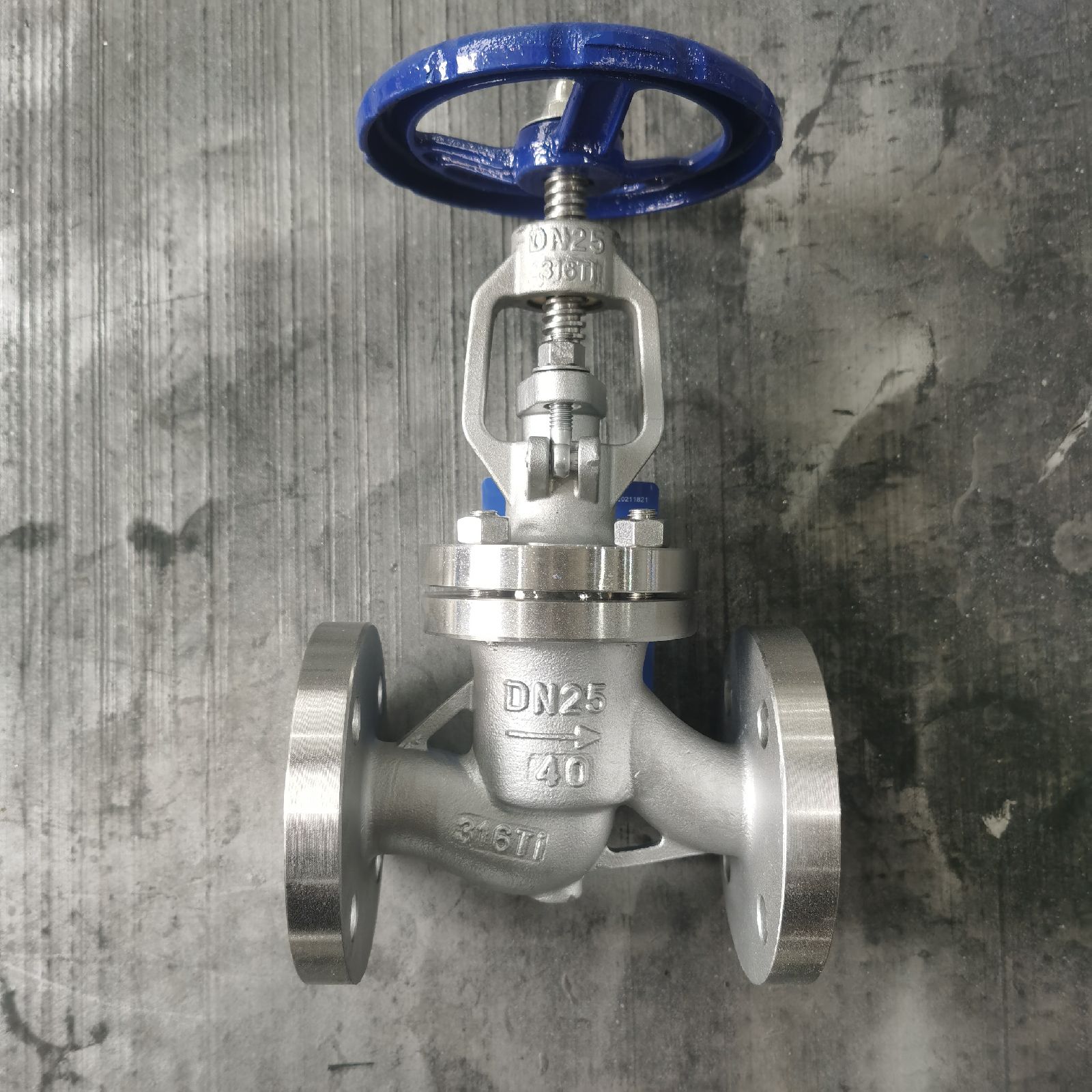

不锈钢316Ti截止阀J41W-16RTi欧电阀门

1 不锈钢316Ti截止阀概述

不锈钢316Ti截止阀是工业流体控制系统中的重要组成部分，凭借其特殊的材料特性和多样的结构设计，在多种苛刻工况下发挥着关键作用。截止阀通过阀瓣的升降运动来控制流道的通断或开度调节，具有密封性好、使用寿命较长、维修比较方便等特点。316Ti不锈钢是在316不锈钢基础上添加钛元素形成的稳定化奥氏体不锈钢，通过钛的稳定化作用，显著提高了材料的抗晶间腐蚀能力和高温性能。

2 316Ti材料特性

不锈钢316Ti截止阀的主要材质为0Cr18Ni12Mo2Ti（中国牌号），对应日本JIS标准中的SUS316Ti，美国ASTM标准中的316Ti，以及德国DIN标准的1.4571。这种材料是在316不锈钢基础上添加适量钛元素（Ti）形成的稳定化奥氏体不锈钢。

2.1 化学成分

316Ti不锈钢的典型化学成分如下表所示：

表：316Ti不锈钢的化学成分

钛元素的加入量通常为碳含量的5倍以上，这一设计通过形成稳定的碳化钛（TiC），有效抑制晶间腐蚀敏感性。

2.2 物理与机械性能

316Ti不锈钢具有以下物理和机械性能：

表：316Ti不锈钢的物理与机械性能

这些性能数据表明316Ti不锈钢兼具高强度与良好塑性，适合制造工业阀门。

2.3 耐腐蚀性能

316Ti不锈钢截止阀的耐腐蚀性能表现优异：

• 抗晶间腐蚀：钛元素固定碳原子，防止高温敏化导致的晶界贫铬，特别适用于焊接后无法热处理的场景。

• 耐氯化物侵蚀：在海洋环境及含氯介质中，抗点蚀和缝隙腐蚀能力优于普通316不锈钢。

• 耐酸性介质：可耐受硫酸（<15%浓度）、磷酸、乙酸等多种腐蚀性介质。

3 结构特点

不锈钢316Ti截止阀采用多种结构设计，以适应不同工况需求。

3.1 阀体结构形式

根据流道设计，316Ti截止阀主要有以下结构形式：

• 直通式：流体阻力相对较大，但制造和维修比较方便。

• 角式：可实现介质流向的90°改变，适用于特定管道布置。

• Y型（直流式）：流阻小，适合高流速工况，压力损失较低。

3.2 阀杆设计

阀杆设计区分了截止阀的操作方式：

• 明杆设计：阀杆螺纹和手轮在阀体外部，开启状态时阀杆伸出，易于观察阀门开闭状态，润滑方便。

• 暗杆设计：阀杆螺纹在阀体内部，阀门启闭时手轮只旋转不升降，适合空间受限场合。

3.3 密封设计

密封系统是截止阀的关键部分：

• 密封面形式：通常采用平面密封或锥面密封。锥面密封的密封效果通常更好。

• 密封材料：根据使用温度和介质特性，可选择本体材料、堆焊硬质合金（如司太立合金），或软密封材料（如PTFE），以适应不同工况。

4 连接方式

不锈钢316Ti截止阀提供多种连接方式，以适应不同的管道系统和安装需求：

4.1 法兰连接

• 标准规范：符合ASME B16.5、GB/T 9113等多种国内外标准。

• 密封面形式：突面（RF）、凹凸面（MFM）、榫槽面（TG）等，根据压力等级和介质特性选择。

• 应用特点：拆卸方便、密封可靠，适用于各种压力、温度和通径条件，是中高压场合的常用连接方式。

4.2 螺纹连接

• 螺纹类型：包括NPT（美国标准锥管螺纹）、G（圆柱管螺纹）、R（圆锥管螺纹）等。

• 密封配合：通常需要配合密封胶、生料带或垫片确保密封。

• 适用场合：常用于小通径（DN50以下）、低压的场合，安装简便。

4.3 焊接连接

• 对焊连接：焊接强度高，流体阻力小，适用于高温高压管道系统。

• 承插焊连接：安装简便，焊接变形小，但可能存在缝隙，不适合某些腐蚀性介质。

• 优势：焊接连接密封性能好，可避免泄漏风险，适用于易燃易爆介质。

4.4 卡箍连接

• 结构特点：采用V形卡箍和金属锥度密封垫实现连接和密封。

• 优势：装卸方便，便于快速拆卸和清洗，主要用于食品、制药等对卫生要求高的行业。

表：不锈钢316Ti截止阀主要连接方式比较

5 应用行业

不锈钢316Ti截止阀凭借其优异的性能，在多个工业领域得到广泛应用：

5.1 化工行业

在化工生产中，不锈钢316Ti截止阀用于输送硫酸、盐酸、氢氧化钠等强腐蚀性介质的管道系统。316Ti不锈钢因含有钼元素，具有优异的耐点蚀和耐缝隙腐蚀性能，适用于这些苛刻工况。在氯碱工业中，电解槽出口的氯气、氢气管道上常采用316Ti不锈钢截止阀，确保阀门在强腐蚀性和高温环境下长期稳定运行。

5.2 医药食品行业

医药和食品行业对设备的卫生要求和耐腐蚀性要求极高。不锈钢316Ti截止阀因其表面光滑、不易滋生细菌，且耐腐蚀性能好，成为这些行业输送洁净介质的理想选择。在生物制药的发酵和提取过程中，采用316Ti不锈钢截止阀，确保介质的纯度和无菌状态。卡箍连接的卫生级截止阀特别适用于需要频繁清洗和消毒的场合。

5.3 能源电力行业

在火力发电厂中，高温蒸汽管道的温度和压力较高，316Ti不锈钢具有优良的高温性能，能够满足高温蒸汽管道的要求。不锈钢316Ti截止阀在高温蒸汽管道中起到调节流量和切断介质的作用。在核电站中，冷却水系统对阀门的耐腐蚀性和密封性能要求极高，316Ti不锈钢能够满足核电站的严格要求。

5.4 海洋工程

海洋环境中，海水具有强烈的腐蚀性，316Ti不锈钢因含有钼元素，具有良好的耐海水腐蚀性能，适用于海洋工程中的海水输送管道。在海水淡化装置中，采用316Ti不锈钢截止阀，控制海水的输送和处理过程。海洋平台上的各种系统中，常选用316Ti不锈钢截止阀，确保系统的可靠性和安全性。

5.5 其他行业

不锈钢316Ti截止阀还广泛应用于油田、化肥、纺织、造纸漂白工段和尾气处理装置等领域。这些行业通常涉及高温、高压或腐蚀性介质，需要阀门具备可靠的密封性能和耐腐蚀能力。

表：不锈钢316Ti截止阀在各行业的应用概况

6 安装与维护

正确的安装和日常维护是保证不锈钢316Ti截止阀长期可靠运行和延长使用寿命的关键。

6.1 安装注意事项

安装不锈钢316Ti截止阀时应注意以下几点：

• 安装方向：注意阀体上的介质流向箭头，确保介质从阀瓣下方流入（低进高出）是正确的安装方向。安装错误会导致阀门关闭不严、开启费力等问题。

• 空间考虑：手动操作的截止阀可以安装在管道的任何位置上，但应留出足够的操作和维修空间。

• 管道准备：安装前应彻底清理管道，去除铁屑、油垢、电焊残留物等杂质，防止损坏密封面或堵塞阀门。

• 对中处理：管道应与阀门法兰自然对中，避免强行连接产生附加应力。

• 紧固方式：紧固螺栓应对角均匀拧紧，防止因受力不均导致泄漏。

6.2 日常维护

日常维护工作主要包括：

• 清洁保养：定期清洁阀门表面和内部零件，特别是阀门座封面、阀杆、密封面等。使用干净的布或刷子擦拭，避免使用腐蚀性或磨蚀性清洁剂。

• 润滑管理：定期检查阀杆螺纹和转动部位的润滑情况，确保正常润滑。可以使用合适的润滑剂进行涂抹，但避免过量使用。

• 密封检查：定期检查阀门的密封性能，如发现漏气或漏液现象，需要及时修理或更换密封件。

• 操作检查：定期检查阀门的操作顺畅性，确保阀杆的正常运动和密封面的完整性。如发现异常情况，需要及时修理或更换零件。

6.3 常见故障处理

不锈钢316Ti截止阀常见故障及处理方法：

• 泄漏：检查密封面是否损坏，填料是否老化，必要时更换密封件或压紧填料。

• 操作困难：检查阀杆是否弯曲，螺纹是否损坏，阀内是否有异物卡塞。

• 流量不足：检查阀门是否完全开启，阀内是否有堵塞物。

7 技术标准与质量控制

不锈钢316Ti截止阀的设计、制造和测试遵循多种国际和国内技术标准：

7.1 设计制造标准

• API 602：锻钢制闸阀、截止阀和旋塞阀

• ASME B16.34：阀门法兰、螺纹和焊接端

• GB/T 12235：石油、石化及相关工业用钢制截止阀和升降式止回阀

• JB/T 7746：缩径锻钢阀门

7.2 压力试验标准

• API 598：阀门试验和检验

• GB/T 13927：工业阀门压力试验

• JB/T 9092：阀门的试验与检验

7.3 材料标准

• ASTM A182/A182M：高温用锻制或轧制合金钢和不锈钢法兰、锻制管件、阀门和零件

• GB/T 1220：不锈钢棒

• GB/T 1221：耐热钢棒

这些标准和规范确保了不锈钢316Ti截止阀在设计、制造和测试过程中的质量可靠性和性能稳定性
