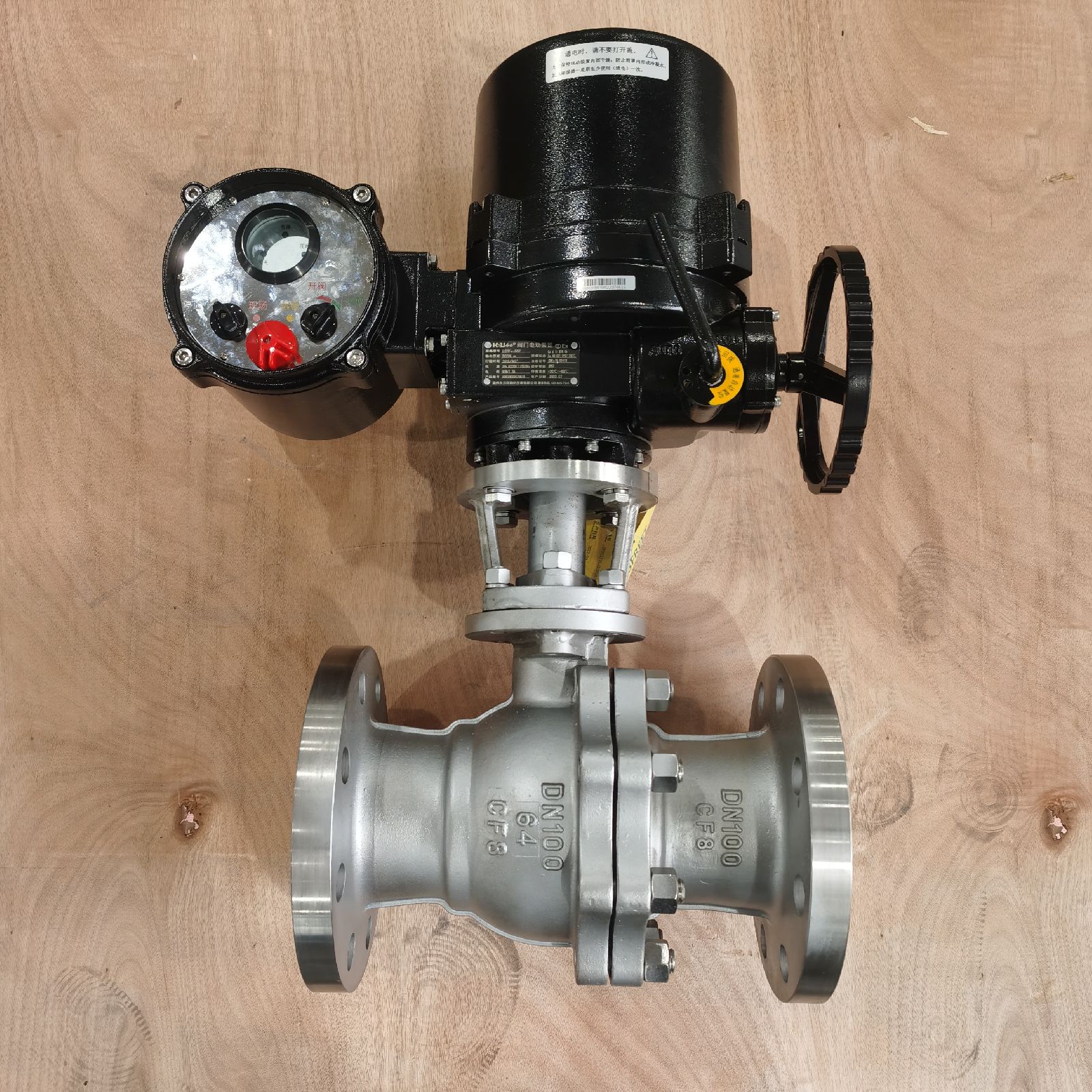

浓水排放电动球阀产品简介

浓水排放电动球阀作为现代工业水处理系统中的关键控制设备，在化工、电力、冶金等行业的废水处理和排放流程中发挥着重要作用。这种球阀结合了电动执行器的自动化控制优势和球阀本身的流体控制特性，为浓水排放提供了可靠的解决方案。

结构特点

浓水排放电动球阀在结构设计上充分考虑了浓水介质的特殊性和工业环境的苛刻要求，具有多项针对性设计特点。

防堵塞设计是浓水排放电动球阀的首要特点。浓水通常含有大量悬浮颗粒、结晶物和其他固体杂质，容易造成阀门堵塞。先进的浓水排放电动球阀采用V型切口球芯设计，当阀门关闭时，V型切口与阀座之间产生剪切作用，能有效切断纤维物质和固体颗粒，防止杂质卡阻。部分型号还在进口端配备滤网结构，可拦截体积较大的杂物，减缓阀门磨损。

密封系统是确保浓水排放电动球阀可靠运行的关键。这类球阀通常采用板簧加载的可动阀座结构，阀座与球芯始终保持良好接触，不会产生卡阻或脱离问题。多层次密封设计在阀杆与阀体之间设置密封环、密封环压套和压套锁紧螺母，通过调节压套锁紧螺母可以精准调整密封松紧度，确保在恶劣工况下的密封性能。

材料选择方面，浓水排放电动球阀接触的是高盐度、可能具有腐蚀性的浓水介质，因此阀体、球体和阀杆等主要部件常采用耐腐蚀材料制造。2205双相不锈钢因其出色的耐腐蚀性和机械强度，成为浓水排放电动球阀的理想材料选择。

连接与安装设计也经过优化。浓水排放电动球阀通常采用法兰连接方式，安装简便，密封可靠。紧凑型设计使阀座与端面法兰距离近，物料滞留少，降低了堵塞风险。

表1：浓水排放电动球阀的主要技术参数

电动执行器种类与选型

浓水排放电动球阀的性能很大程度上取决于配套的电动执行器的选择。根据不同的应用需求，可选配多种类型的电动执行器。

按功能分类，电动执行器主要分为开关型、调节型和智能型三大类。开关型执行器仅执行全开或全闭操作，结构相对简单；调节型支持阀门开度精确控制，可集成PID算法实现流量、压力的自适应调节；智能型则集成通信协议、自诊断及远程监控功能，适用于工业物联网场景。

按运动形式分类，浓水排放电动球阀主要配用角行程执行器，输出0-90°旋转运动，直接驱动球阀阀杆。这种执行器结构紧凑，响应迅速，非常适合球阀的90度启闭特性。

电源规格方面，常见电动执行器支持AC220V单相电源或AC380V三相电源。一般来说，DN200以下口径的浓水排放电动球阀可选用220V电源，而≥DN200口径的阀门多采用380V电动执行器，以提供足够的扭矩。

智能控制功能是现代电动执行器的重要特性。智能型执行器内置模块采用计算机单片及智能控制软件，直接接收计算机或工业仪表等输出的标准信号(4-20mA DC/1-5VDC)，实现阀门开度的智能控制和精确定位。部分高端执行器还集成通信接口（如Modbus、4G/NB-IoT），支持远程监控和故障诊断。

保护机制也是选型时需考虑的因素。优质电动执行器通常配备双重限位（电气和机械）、过热保护和过载保护等功能。全行程时间可根据需要选择15秒、30秒、45秒或60秒等不同规格，满足不同系统的控制要求。

表2：浓水排放电动球阀电动执行器选型要点

运作方式与控制原理

浓水排放电动球阀通过电动执行机构驱动阀杆旋转，带动球体作0-90度运动，实现介质的通断控制。

在开启过程中，执行器接收控制信号后，驱动阀杆顺时针旋转，带动球体从关闭位置向开启位置转动。当球体通道与管道对齐时，介质可顺畅通过。对于调节型浓水排放电动球阀，可以通过精确控制球体的旋转角度，实现对流量的精确调节。

关闭过程则相反，执行器驱动阀杆逆时针旋转，使球体通道逐渐与管道垂直，直至完全切断介质流动。采用偏心设计的球阀在关闭时，球体先旋转至接近阀座位置，然后向下压紧阀座，实现可靠密封。

控制原理方面，浓水排放电动球阀的电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。智能型执行器内置模块采用计算机单片及智能控制软件，能够直接接收控制系统发出的标准信号，实现阀门开度的智能控制和精确定位。

液位自动控制是浓水排放电动球阀的典型应用方式。在这种应用中，浓水排放电动球阀与微处理编程控制器、储水器和液位传感器组合使用。当液位达到设定值时，控制器发出信号，电动球阀自动开启排放；当液位下降到低位时，阀门自动关闭。这种自动控制方式特别适用于排放冷凝水量大或含有固体颗粒杂质、油污多的场所。

故障保护机制也是浓水排放电动球阀设计中的重要考虑。优质产品通常具备阀位状态反馈、断线报警、卡堵检测等功能。当检测到异常情况时，系统会发出报警信号，提示操作人员及时处理，避免设备损坏或系统故障。

应用场景分析

浓水排放电动球阀凭借其耐腐蚀、防堵塞和可靠密封的特性，在多个工业领域得到广泛应用。

水处理行业是浓水排放电动球阀的主要应用领域。在反渗透(RO)系统、超滤(UF)系统和离子交换系统中，浓水排放电动球阀用于控制浓水的定时或连续排放。这些应用场景中，介质通常含有高浓度盐分和化学药剂，对阀门的耐腐蚀性能要求较高。

化工流程中，浓水排放电动球阀用于各种腐蚀性介质的控制和排放。化工生产过程中产生的废水往往含有酸性或碱性物质，使用2205双相不锈钢制造的浓水排放电动球阀能够有效抵抗这类介质的腐蚀。

压缩空气系统是浓水排放电动球阀的另一重要应用场合。在空压机、储气罐、冷却器、除油器等设备处，浓水排放电动球阀用于自动排放冷凝水。这些应用通常要求阀门具有大排放通径、长寿命和可靠性，以克服传统浮球式或直动电磁阀式排水器容易堵塞或漏气的问题。

冶金与电力行业中，浓水排放电动球阀广泛应用于循环冷却水系统、废水处理系统和烟气脱硫系统。这些工况通常涉及高温、高压和腐蚀性介质，要求阀门具有良好的密封性能和耐腐蚀性能。

市政环保工程中，浓水排放电动球阀可用于污水处理厂、中水回用系统和垃圾渗滤液处理设施。在这些应用中，浓水排放电动球阀的防堵塞设计和耐磨特性显得尤为重要，能够有效处理含有固体颗粒和纤维物质的污水。

2205双相不锈钢的化学成分及与304的差异

2205双相不锈钢因其优异的力学性能和耐腐蚀性能，成为浓水排放电动球阀的理想材料选择。了解其化学成分及与普通304不锈钢的差异，对阀门材料选型具有重要意义。

2205双相不锈钢的化学成分

2205双相不锈钢是一种由奥氏体和铁素体两相组成的不锈钢材料，其典型化学成分如下：

• 铬(Cr)：22.0～23.0%

• 镍(Ni)：4.5～6.5%

• 钼(Mo)：3.0～3.5%

• 氮(N)：0.14～0.20%

• 锰(Mn)：≤2.00%

• 硅(Si)：≤1.00%

• 碳(C)：≤0.030%

• 磷(P)：≤0.030%

• 硫(S)：≤0.020%

• 铁(Fe)：余量

这种科学的化学成分配比使2205双相不锈钢同时具备奥氏体不锈钢和铁素体不锈钢的优点，具有高强度、良好的冲击韧性以及优异的耐应力腐蚀能力。

2205与304不锈钢的性能差异

耐腐蚀性能方面，2205双相不锈钢明显优于304不锈钢。由于2205含有更高的铬、钼及氮含量，它在氧化性及酸性的溶液中，对点腐蚀及隙腐蚀具有很强的抵抗能力。与316L和317L奥氏体不锈钢相比，2205合金在抗斑蚀及裂隙腐蚀方面的性能更优越。这使得浓水排放电动球阀在处理含氯离子或其他腐蚀性介质的浓水时，具有更长的使用寿命。

机械性能方面，2205双相不锈钢的屈服强度是304不锈钢的两倍以上。2205的抗拉强度*小为90,000psi，屈服强度*小为65,000psi，这一特性使得设计者可以减轻产品重量，使浓水排放电动球阀在相同压力等级下具有更轻的重量和更紧凑的结构。

应力腐蚀抗性是2205双相不锈钢的另一显著优势。不锈钢的双相微观结构有助于提高不锈钢的抗应力腐蚀龟裂能力。在一定的温度、应张力、氧气及氯化物存在的情况下，304不锈钢会发生氯化物应力腐蚀，而2205双相不锈钢则能有效抵抗这种腐蚀形式。

热性能方面，与304奥氏体不锈钢相比，2205双相不锈钢的热膨胀系数更低，导热性更高。这一特性使得浓水排放电动球阀在温度波动较大的工况中，能够保持更稳定的密封性能和结构完整性。

表3：2205与304不锈钢材料性能对比
